Transducers

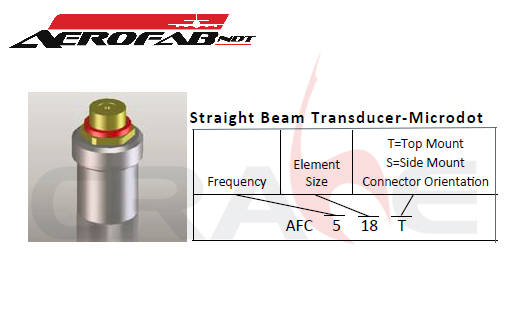

AeroFab/Straight Beam Transducer‐Microdot/飛機無損探傷工具

Full range Straight Beam Transducer designs with an assortment of sizes and frequency’s.

Connector top and side mounted designs. Custom designs on request.

Frequency/Case OD **.187           .250           .312            .375          *.625

5 MHz                    ‐                 AFC‐518T  AFC‐531T   AFC‐525T  AFC‐550T

10 MHz                  AFC‐1012HD AFC‐1018T AFC‐1031T AFC‐1025T AFC‐1050T

15 MHz                  AFC‐1512HD AFC‐1518T AFC‐1531T AFC‐1525T AFC‐1550T

20 MHz                  AFC‐2012HD  ‐              AFC‐2031T ‐               ‐

2.25 MHz                ‐                  ‐              AFC‐231T  AFC‐225T   AFC‐250T

*1.0 MHz                ‐                  ‐               ‐              ‐              AFC‐150T

Frequency/Case OD ‐ .250            .312            .375           *.625

5 MHz                   ‐ AFC‐518S   AFC‐531S    AFC‐525S  AFC‐550S

10 MHz                 ‐ AFC‐1018S  AFC‐1031S  AFC‐1025S AFC‐1050S

15 MHz                 ‐ AFC‐1518S  AFC‐1531S  AFC‐1525S AFC‐1550S

20 MHz                 ‐                    AFC‐2031S   ‐

2.25 MHz              ‐  AFC‐231S   AFC‐225S    AFC‐250S

*1.0 MHz              ‐  ‐                ‐              ‐                AFC‐150S

Case OD  **.187  .250  .312  .375  *.500  *.625

Case Height 1.25 .500   .500  .500   .375    .650

Element OD  .125 .187  .250  .250  .375    .500
